上篇《工廠精益布局（上）—流程篇》從布局預備分析、生產系統構思、基本布局計劃、詳細布局計劃、布局方案評估，這五個方面介紹了精益布局流程體系。下篇我們主要介紹精益布局的分析及方法。

　　一、相互關系分析ARD

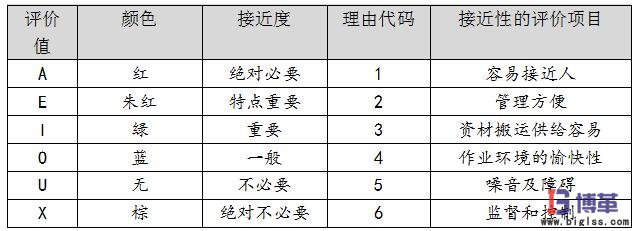

　　相互關系分析ARD（ Activity Relationship Diagram），指的是各工序/部門之間的相關關系分析，包含：評價值、顏色、接近度、理由代碼、接近性的評價項目，評價準則見下表：
　　分析步驟如下：

　　√ 列出所有活動部門，包含生產車間、倉庫、工具室、衛生間、更衣室、食堂、辦公室等活動部門

　　√ 賦予部門之間相互關系代碼，將列出的所有部門進行代碼編號。（例：代碼“1”為成型車間，“2”為焊接車間，以此類推。）

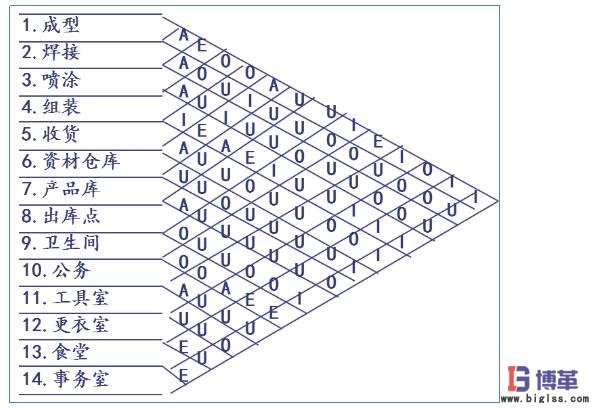

　　√ 相互關系的評價值，將各個活動部門進行相互關系評估，根據評價準則每個部門之間都要進行評估。評估結果見下圖：
　　二、相互關系工作表制作

　　相互關系工作表，是將各部門相互關系的分析結果用表格的形式進行匯總，也是制作工廠布局拼塊圖的數據統計表。

　　√ 排列所有活動部門，將所有的部門按順序進行排列

　　√ 相互關系表的排列

　　√ 統計活動間的相互關系圖

　　相互關系工作表見下圖所示：
　　三、布局拼塊圖制作

　　√ 準備相當活動的個數，四角模板

　　√ 四角模板的中央記錄相當于活動（名稱）

　　√ 除了U的關系，在模板的四角記錄有A,E,I,O的數據，X的關系記入中央下半部

　　布局拼塊圖見下圖所示：


　　四、布局拼塊圖排列組合、評價

　　√ 四角模板中選一個放在桌子中間，與此有A關系的模板放在第一個模板的四邊，有A關系的模板在兩個以上時考慮它們的相互關系再排列（排列原則：所有A關系排列在模板的4邊，E關系至少排列在模板的四角，X關系絕對隔離）

　　√ 之后排列與基準模板有E關系的活動，E的關系至少與基準模板遵循對上角的原則。考慮與已排列的A關系模板和X,U關系排列模板

　　√ 與基準模板有I,O,U,X 關系的模板，以相同的方法排列后進行評價

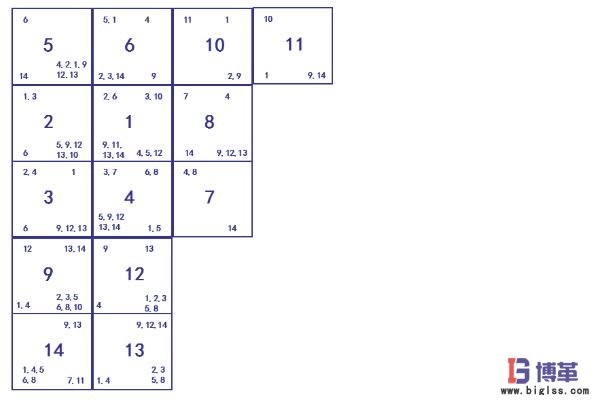

　　布局拼塊圖排列結果見下圖所示：
